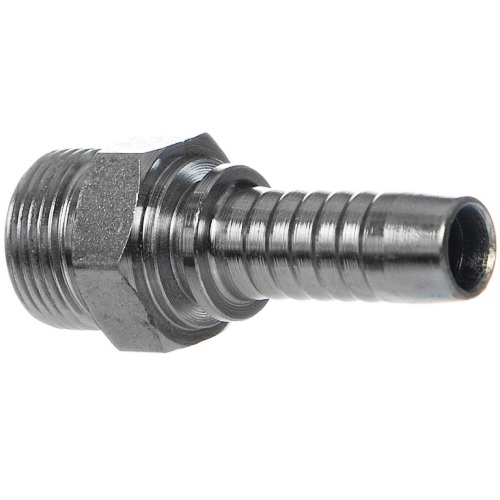

Штуцер CEL / CES

Штуцер CEL/CES изготовлен по немецкому стандарту соединения DIN (Deutsches Institut fur Normung). Данный тип штуцера имеет метрическую резьбу диаметром от M12x1.5 до М52х2, и используются для соединения рукавов с условным внутренним диаметром от 5 до 38 мм.
Отличие штуцеров для РВД
Штуцер CEL – «легкая серия»
Штуцер CES — «тяжелая серия»
Штуцер для РВД CEL/CES имеет внутренний обратный конус равный 24°, цилиндрическую наружную метрическую резьбу, гальваническое покрытие. CEL — является ответной частью фитинга DKOL, DKL. CES — является ответной частью фитинга DKOS.

	Диаметр рукава, мм	Резьба, метрическая	Наружный диаметр резьбы F, мм	Начальный диаметр уплотнительного конуса, Т, мм  CEL	Начальный диаметр уплотнительного конуса, Т, мм  CES
	5	М12х1,5	11,6 — 12,0	6	—
	5	М14х1,5	13,3 — 14,0	8	6
	6	М12х1,5	11,6 — 12,0	6	—
	6	М14х1,5	13,3 — 14,0	8	6
	6	М16х1,5	15,6 — 16,0	10	8
	6	М18х1,5	17,6 — 18,0	12	10
	6	М20х1,5	19,6 — 20,0	—	12
	8	М14х1,5	13,3 — 14,0	8	—
	8	М16х1,5	15,6 — 16,0	10	—
	8	М18х1,5	17,6 — 18,0	12	10
	8	М20х1,5	19,6 — 20,0	—	12
	10	М16х1,5	15,6 — 16,0	10	—
	10	М18х1,5	17,6 — 18,0	12	10
	10	М20х1,5	19,6 — 20,0	—	12
	10	М22х1,5	21,6 — 22,0	15	14
	12	М18х1,5	17,6 — 18,0	12	—
	12	М22х1,5	21,6 — 22,0	15	14
	12	М24х1,5	23,6 — 24,0	—	16
	12	М26х1,5	25,6 — 26,0	18	—
	16	М26х1,5	25,6 — 26,0	18	—
	16	М27х1,5	26,9 — 27,0	18	—
	16	М27х2	26,9 — 27,0	18	—
	16	М30х2	29,6 — 30,0	22	20
	20	М26х1,5	25,6 — 26,0	18	—
	20	М30х1,5	29,6 — 30,0	22	—
	20	М30х2	29,6 — 30,0	22	20
	20	М36х2	35,6 — 36,0	28	25
	25	М36х2	35,6 — 36,0	28	25
	25	М42х2	41,6 — 42,0	—	30
	32	М42х2	41,6 — 42,0	—	30
	32	М45х2	44,6 — 45,0	35	—
	32	М52х2	51,6 — 52,0	—	38
	38	М52х2	51,6 — 52,0	42	38
